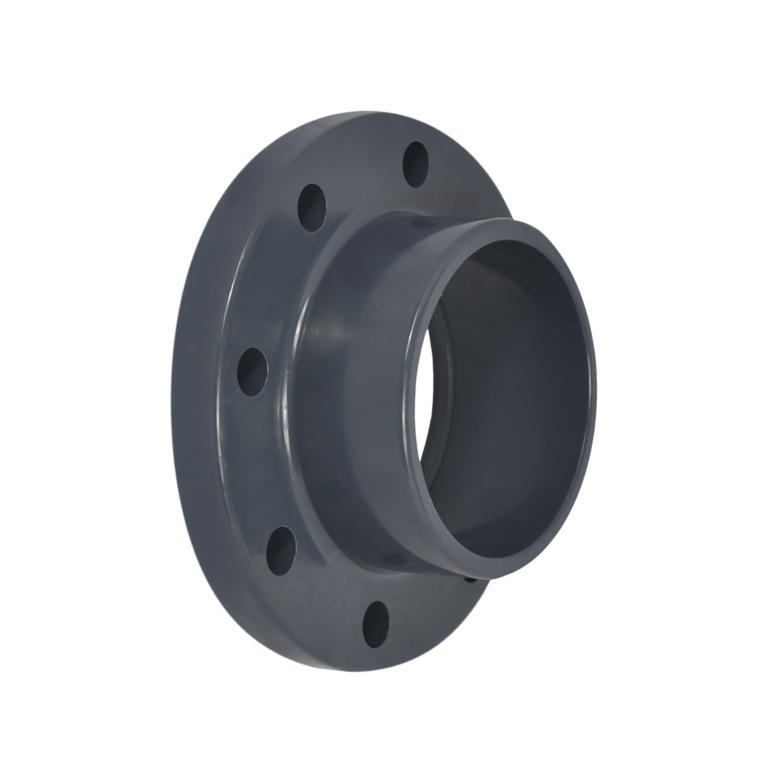

Φλάντζα με λαιμό
ΜΟΝΤΕΛΟ:
7122
ΚΑΤΑΣΚΕΥΑΣΤΗΣ:
Υλικό: Μη πλαστικοποιημένο πολυβινυλοχλωρίδιο (PVC-U).
Διαστάσεις: Όλα τα μεγέθη σύμφωνα με το πρότυπο UNE-EN-ISO-1452.
Υδραυλική δοκιμή: Σύμφωνα με το πρότυπο UNE-EN 917.
Συνθήκες λειτουργίας:
- Εξαρτήματα κολλητά:
Από 16mm έως 140mm = PN 16 bar.
Από 160mm έως 315mm = PN 10 bar. - Εξαρτήματα με σπείρωμα:
Όλα τα μεγέθη = PN 10 bar.
Εγκατάσταση:
- Συνιστάται χρήση τεφλόν για εξαρτήματα με σπείρωμα.
- Συνιστάται χρήση κόλλας Tetrahyrofurane για εξαρτήματα κολλητά (κόλλα CH).

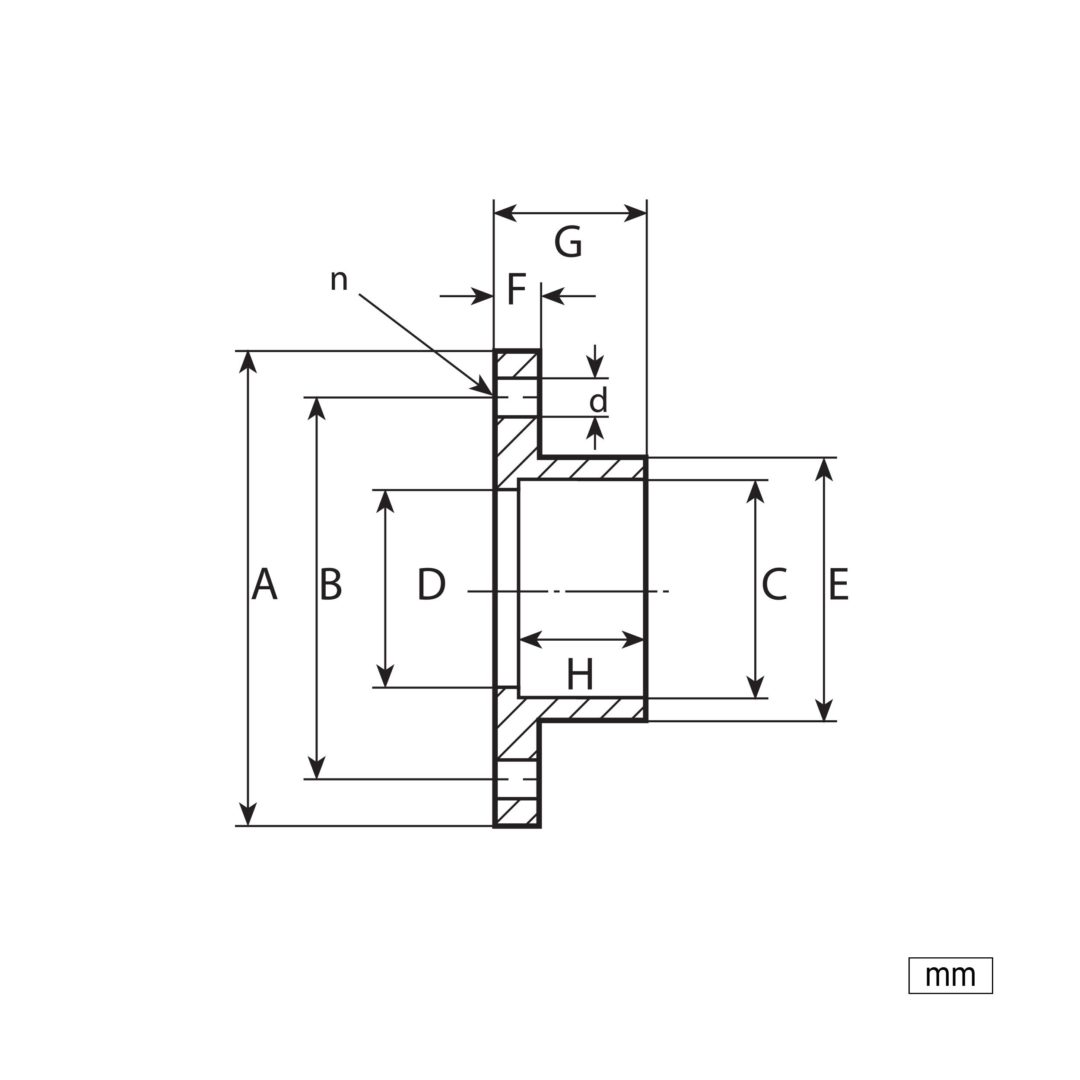

Διαστάσεις & Αποδόσεις
ZOOM IN
| Κωδικός | DN | A | B | C | D | E | F | G | H | n | d | Ø |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7122075 | 65 | 185 | 145 | 75 | 65 | 90 | 18 | 50 | 44 | 4 | 17 | 75 |
| 7122090 | 80 | 200 | 160 | 90 | 80 | 110 | 20 | 55 | 51 | 8 | 17 | 90 |
| 7122110 | 100 | 220 | 180 | 110 | 100 | 130 | 21 | 70 | 61 | 8 | 17 | 110 |
| 7122125 | 110 | 230 | 190 | 125 | 121 | 144 | 22 | 80 | 69 | 8 | 17 | 125 |
| 7122126 | 110 | 250 | 210 | 125 | 121 | 144 | 22 | 80 | 69 | 8 | 17 | 125 |
| 7122140 | 125 | 250 | 210 | 140 | 126 | 160 | 22 | 100 | 84 | 8 | 17 | 140 |
| 7122160 | 150 | 285 | 240 | 160 | 150 | 180 | 22 | 96 | 86 | 8 | 22 | 160 |
| 7122200 | 175 | 340 | 295 | 200 | 196 | 230 | 22 | 108 | 106 | 8 | 22 | 200 |
| 7122225 | 200 | 340 | 295 | 225 | 217 | 248 | 34 | 126 | 119 | 8 | 22 | 225 |
| 7122250 | 225 | 400 | 350 | 250 | 244 | 281 | 31 | 145 | 130 | 12 | 22 | 250 |
