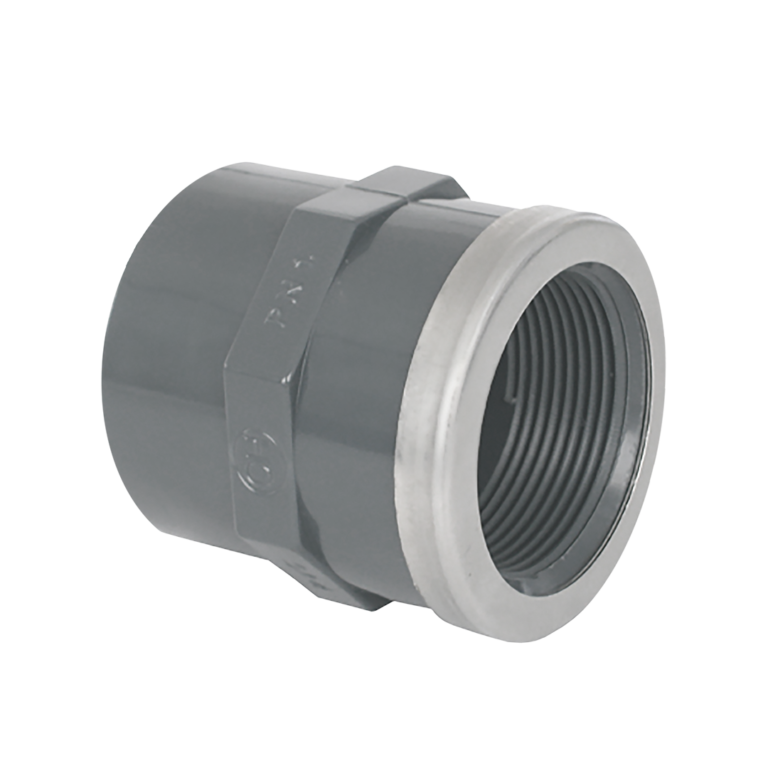

Μούφα μικτή, ενισχυμένη με ανοξείδωτο δαχτυλίδι PN16
ΜΟΝΤΕΛΟ:
73056
ΚΑΤΑΣΚΕΥΑΣΤΗΣ:
Υλικό: Μη πλαστικοποιημένο πολυβινυλοχλωρίδιο (PVC-U).
Διαστάσεις: Όλα τα μεγέθη σύμφωνα με το πρότυπο UNE-EN-ISO-1452.
Υδραυλική δοκιμή: Σύμφωνα με το πρότυπο UNE-EN 917.
Συνθήκες λειτουργίας:
- Εξαρτήματα κολλητά:
Από 16mm έως 140mm = PN16.
Από 160mm έως 315mm = PN10. - Εξαρτήματα με σπείρωμα:
Όλα τα μεγέθη = PN10.
Εγκατάσταση:
- Συνιστάται χρήση τεφλόν για εξαρτήματα με σπείρωμα.
- Συνιστάται χρήση κόλλας Tetrahyrofurane για εξαρτήματα κολλητά (κόλλα CH).

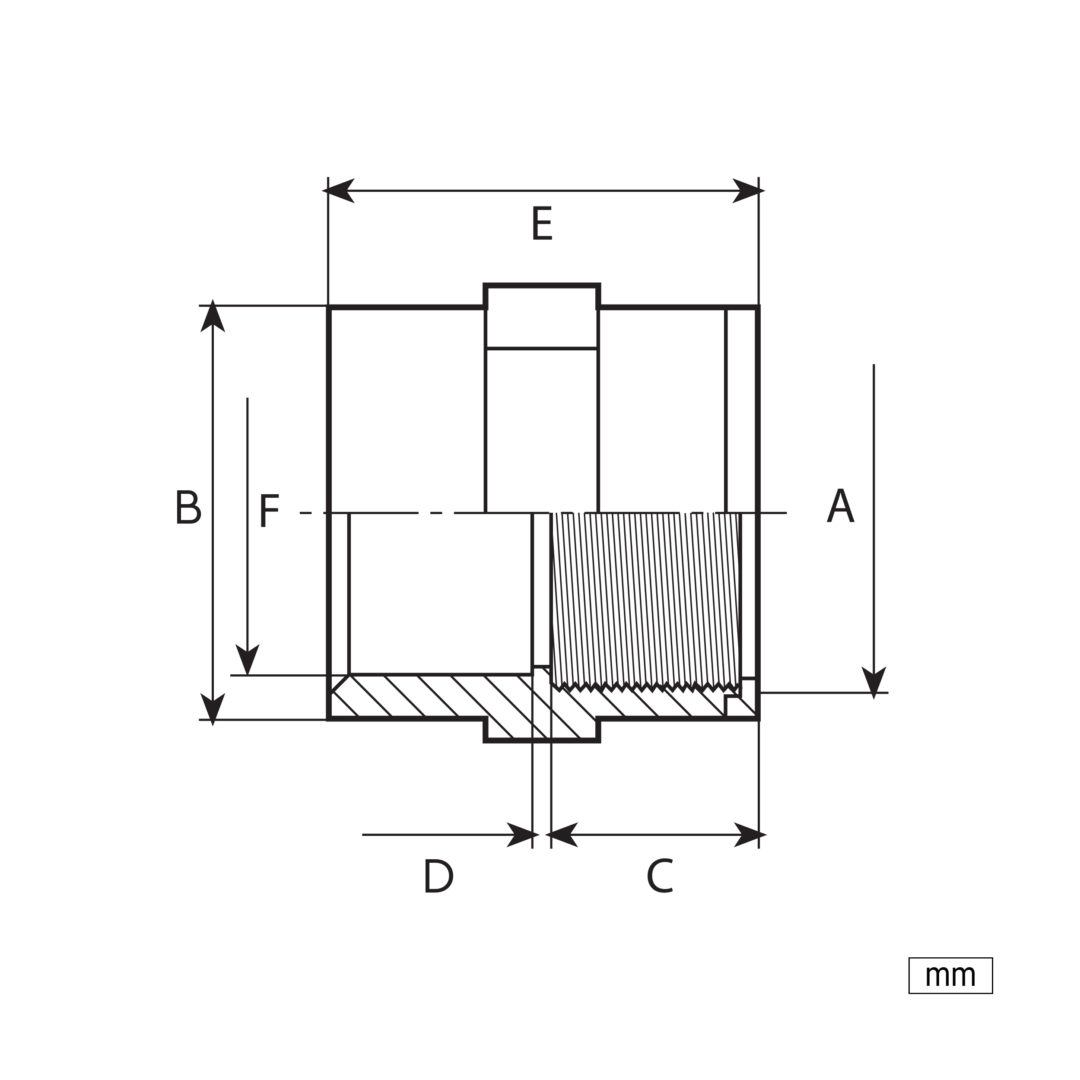

Διαστάσεις & Αποδόσεις
ZOOM IN
| Κωδικός | DN | A | B | C | D | E | F | Ø |
|---|---|---|---|---|---|---|---|---|
| 7305616 | 10 | ⅜” | 27 | 14 | 7 | 36 | 16 | 16-⅜” |
| 7305620 | 15 | ½” | 27 | 16 | 3 | 35 | 20 | 20−½” |
| 7305625 | 20 | ¾” | 33 | 19 | 3 | 41 | 25 | 25−¾” |
| 7305632 | 25 | 1” | 41 | 22 | 3 | 47 | 32 | 32−1” |
| 7305640 | 32 | 1¼” | 50 | 26 | 3 | 55 | 40 | 40−1¼” |
| 7305650 | 40 | 1½” | 61 | 31 | 3 | 65 | 50 | 50−1½” |
| 7305663 | 50 | 2” | 75 | 38 | 3 | 79 | 63 | 63−2” |
