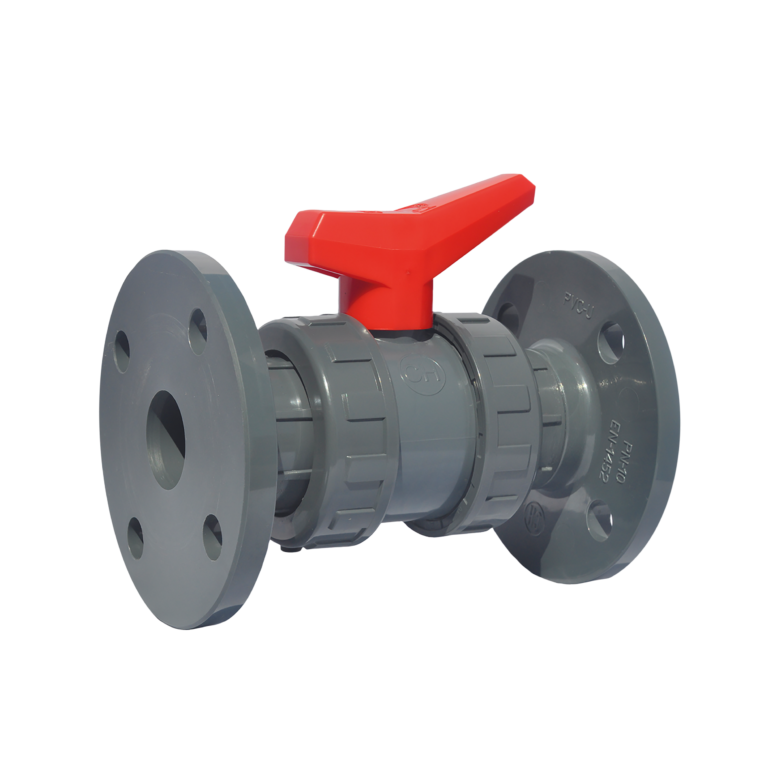

Σφαιρική Βάνα με φλάντζες, τύπος EXPORT, PN10
ΜΟΝΤΕΛΟ:
1130
ΚΑΤΑΣΚΕΥΑΣΤΗΣ:
Seats: P.T.F.E. | O−rings: EPDM
Υλικό: Μη πλαστικοποιημένο πολυβινυλοχλωρίδιο (PVC-U).
Διαστάσεις: Όλα τα μεγέθη σύμφωνα με το πρότυπο UNE-EN-ISO-1452.
Υδραυλική δοκιμή: Σύμφωνα με το πρότυπο UNE-EN 917.
Συνθήκες λειτουργίας:
- Εξαρτήματα κολλητά:
Από 16mm έως 140mm = PN16.
Από 160mm έως 315mm = PN10. - Εξαρτήματα με σπείρωμα:
Όλα τα μεγέθη = PN10.
Εγκατάσταση:
- Συνιστάται χρήση τεφλόν για εξαρτήματα με σπείρωμα.
- Συνιστάται χρήση κόλλας Tetrahyrofurane για εξαρτήματα κολλητά (κόλλα CH).

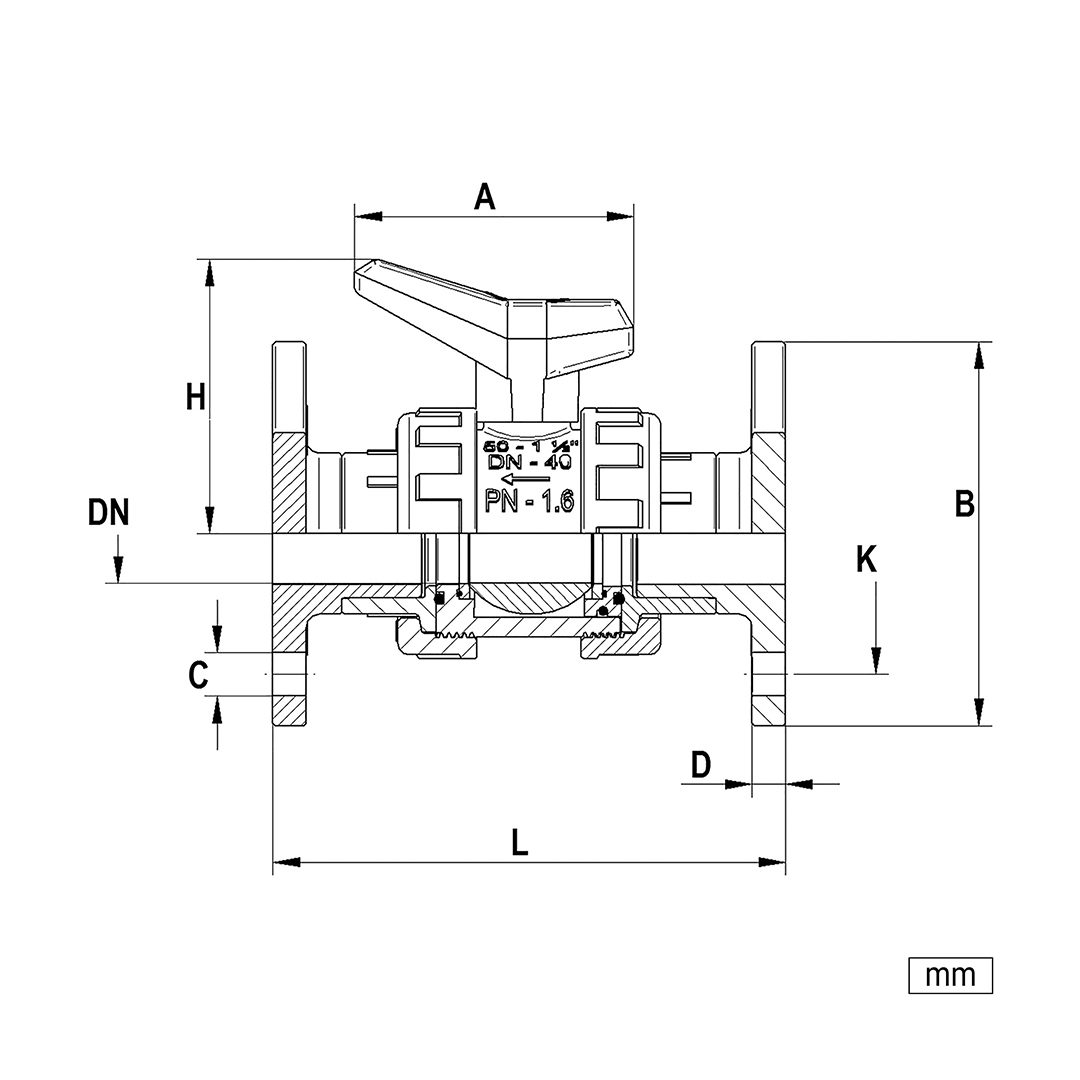

Διαστάσεις & Αποδόσεις
ZOOM IN
| Κωδικός | DN | A | B | C | D | H | K | L | Ø |
|---|---|---|---|---|---|---|---|---|---|
| 1130020 | 15 | 61 | 97 | 14 | 16 | 55 | 65 | 130 | 20 |
| 1130025 | 20 | 61 | 106 | 14 | 16 | 58 | 75 | 150 | 25 |
| 1130032 | 25 | 82 | 116 | 14 | 16 | 77 | 85 | 160 | 32 |
| 1130040 | 32 | 82 | 140 | 17 | 15 | 81 | 100 | 180 | 40 |
| 1130050 | 40 | 110 | 149 | 17 | 15 | 107 | 110 | 200 | 50 |
| 1130063 | 50 | 110 | 164 | 17 | 17 | 113 | 125 | 230 | 63 |
| 1130075 | 65 | 152 | 185 | 17 | 17 | 152 | 145 | 290 | 75 |
| 1130091 | 80 | 152 | 200 | 17 | 19 | 163 | 160 | 310 | 90 |
| 1130110 | 100 | 275 | 221 | 17 | 20 | 168 | 180 | 350 | 110 |
| 1130125 | 100 | 275 | 250 | 17 | 22 | 168 | 210 | 400 | 125 |
