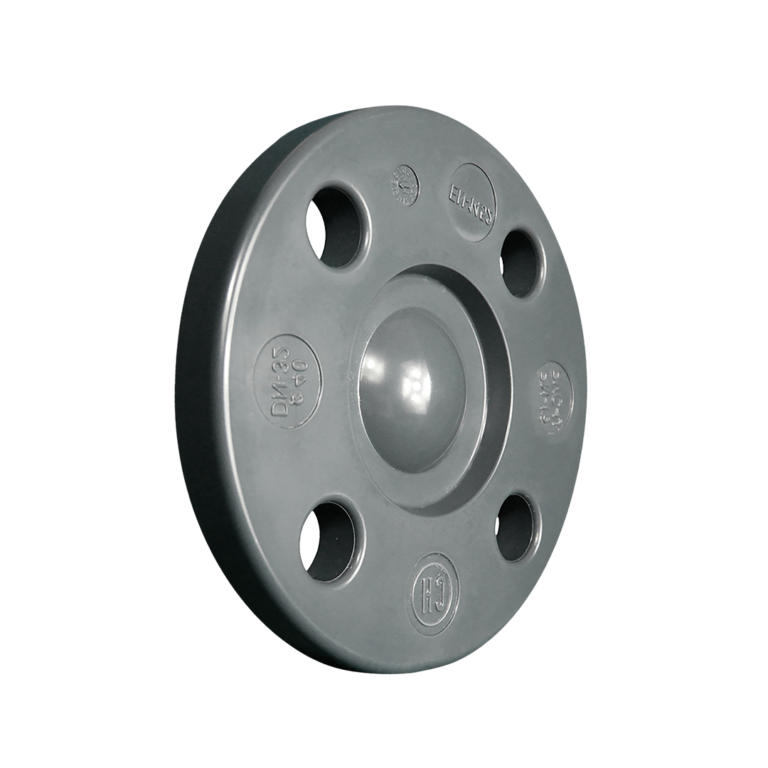

Τύπος Α

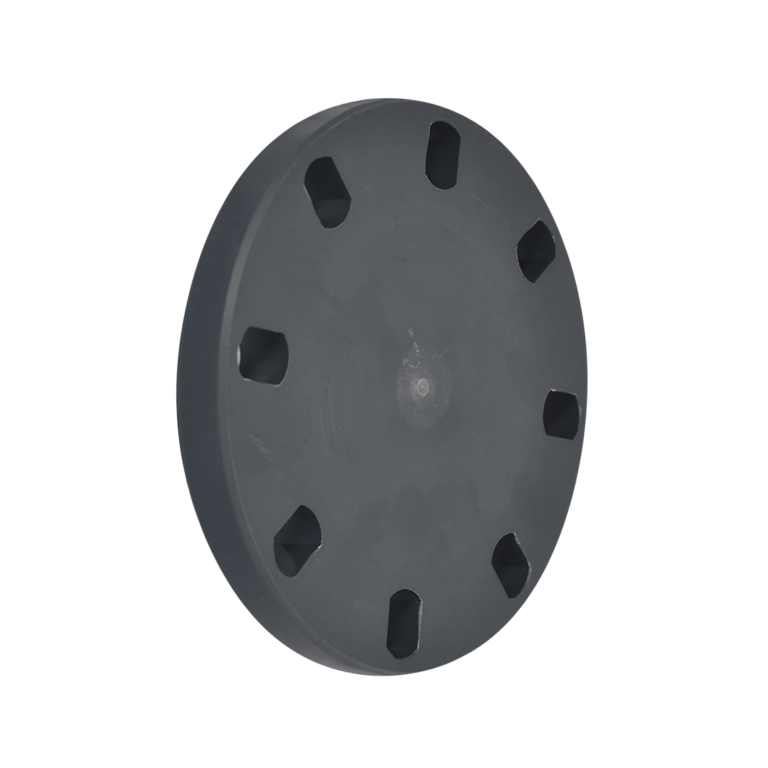

Τύπος Β
Τύπος Β
Τυφλή φλάντζα
ΜΟΝΤΕΛΟ:
7124
ΚΑΤΑΣΚΕΥΑΣΤΗΣ:
Υλικό: Μη πλαστικοποιημένο πολυβινυλοχλωρίδιο (PVC-U).
Διαστάσεις: Όλα τα μεγέθη σύμφωνα με το πρότυπο UNE-EN-ISO-1452.
Υδραυλική δοκιμή: Σύμφωνα με το πρότυπο UNE-EN 917.
Συνθήκες λειτουργίας:
- Εξαρτήματα κολλητά:
Από 16mm έως 140mm = PN16.
Από 160mm έως 315mm = PN10. - Εξαρτήματα με σπείρωμα:
Όλα τα μεγέθη = PN10.
Εγκατάσταση:
- Συνιστάται χρήση τεφλόν για εξαρτήματα με σπείρωμα.
- Συνιστάται χρήση κόλλας Tetrahyrofurane για εξαρτήματα κολλητά (κόλλα CH).

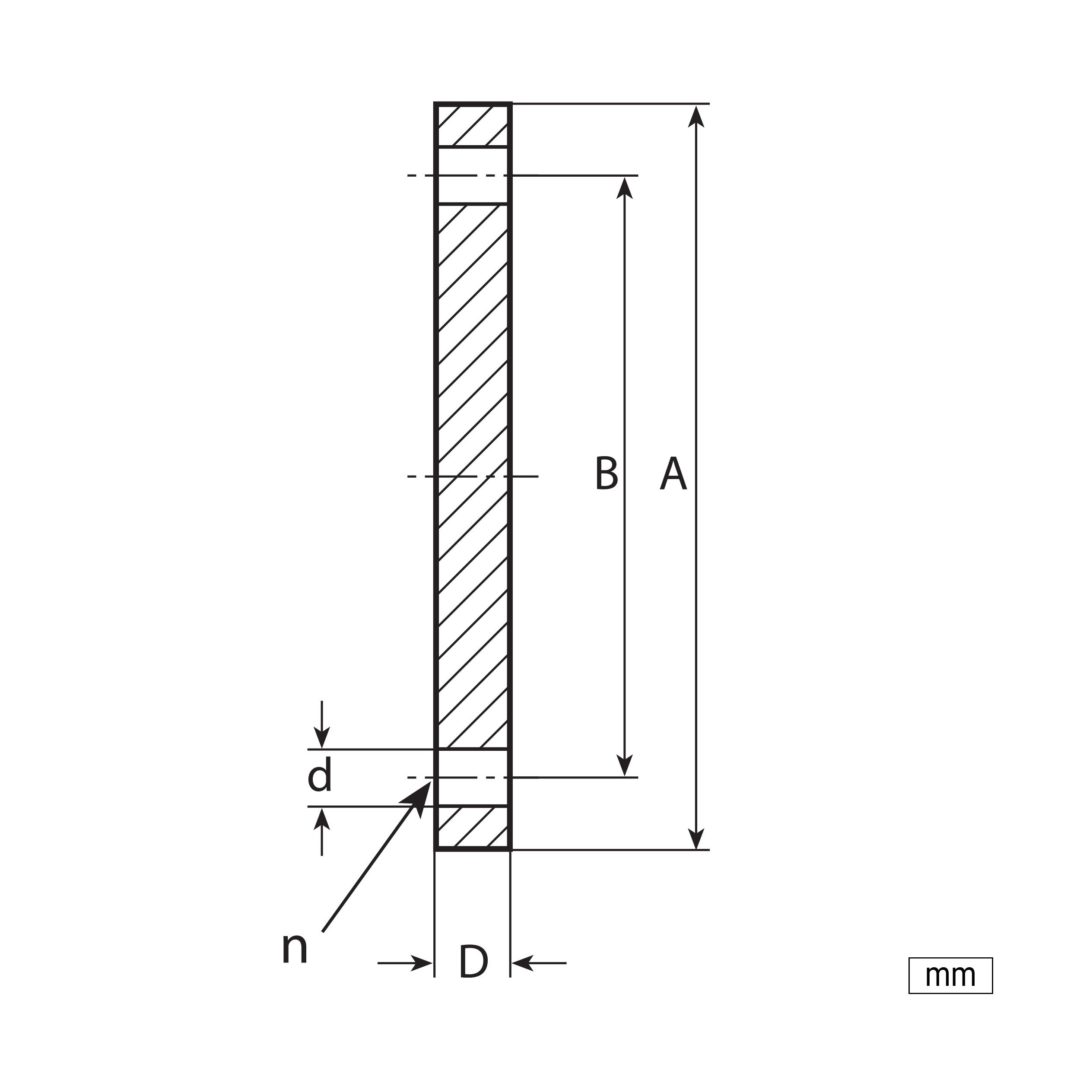

Διαστάσεις & Αποδόσεις
ZOOM IN
| Κωδικός | Τύπος | A | B | D | n | d | Ø |
|---|---|---|---|---|---|---|---|
| 7124020 | A | 95 | 65 | 12 | 4 | 14 | 20 |
| 7124025 | A | 105 | 75 | 13 | 4 | 14 | 25 |
| 7124032 | A | 115 | 85 | 15 | 4 | 14 | 32 |
| 7124040 | A | 140 | 100 | 15 | 4 | 17 | 40 |
| 7124050 | A | 150 | 110 | 16 | 4 | 17 | 50 |
| 7124063 | A | 167 | 125 | 18 | 4 | 19 | 63 |
| 7124075 | B | 187 | 145 | 1−9 | 4 | 19 | 75 |
| 7124090 | B | 202,5 | 160 | 20 | 8 | 19 | 90 |
| 7124110 | B | 222 | 180 | 22 | 8 | 19 | 110 |
| 7124125 | B | 232 | 190 | 24 | 8 | 19 | 125 |
| 7124140 | B | 253 | 210 | 26 | 8 | 19 | 140 |
| 7124160 | B | 288,5 | 240 | 28 | 8 | 23 | 160 |
| 7124200 | B | 345 | 295 | 30 | 8 | 23 | 200 |
| 7124225 | − | − | − | − | − | − | 225 |
| 7124250 | − | − | − | − | − | − | 250 |
| 7124280 | − | − | − | − | − | − | 280 |
| 7124315 | − | − | − | − | − | − | 315 |
Κατάλογος
