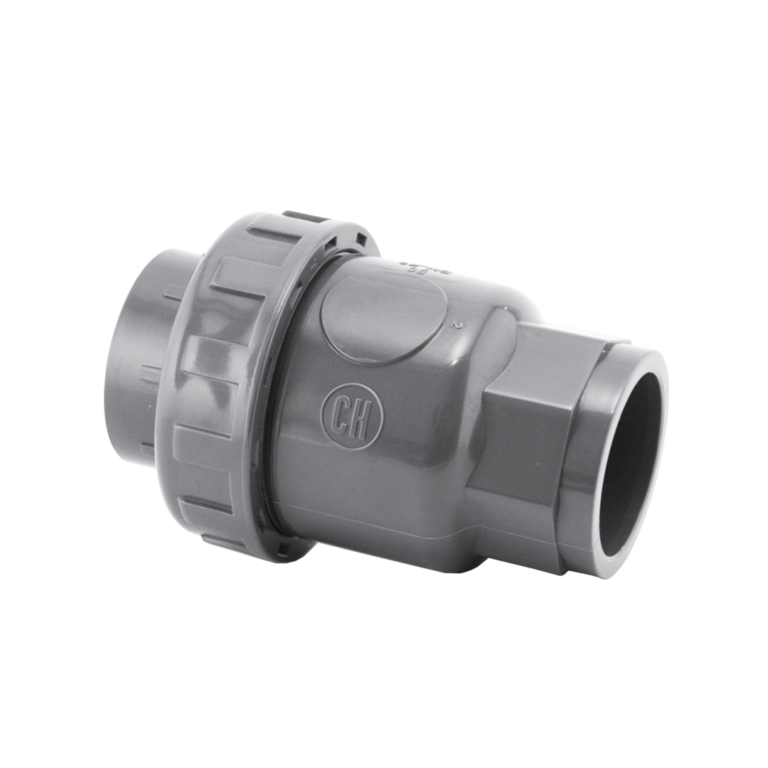

Βαλβίδα αντεπιστροφής με 1 ρακόρ
ΜΟΝΤΕΛΟ:
1350
ΚΑΤΑΣΚΕΥΑΣΤΗΣ:
Υλικό: Μη πλαστικοποιημένο πολυβινυλοχλωρίδιο (PVC-U).
Διαστάσεις: Όλα τα μεγέθη σύμφωνα με το πρότυπο UNE-EN-ISO-1452.
Υδραυλική δοκιμή: Σύμφωνα με το πρότυπο UNE-EN 917.
Συνθήκες λειτουργίας:
- Εξαρτήματα κολλητά:
Από 16mm έως 140mm = PN16.
Από 160mm έως 315mm = PN10. - Εξαρτήματα με σπείρωμα:
Όλα τα μεγέθη = PN10.
Εγκατάσταση:
- Συνιστάται χρήση τεφλόν για εξαρτήματα με σπείρωμα.
- Συνιστάται χρήση κόλλας Tetrahyrofurane για εξαρτήματα κολλητά (κόλλα CH).

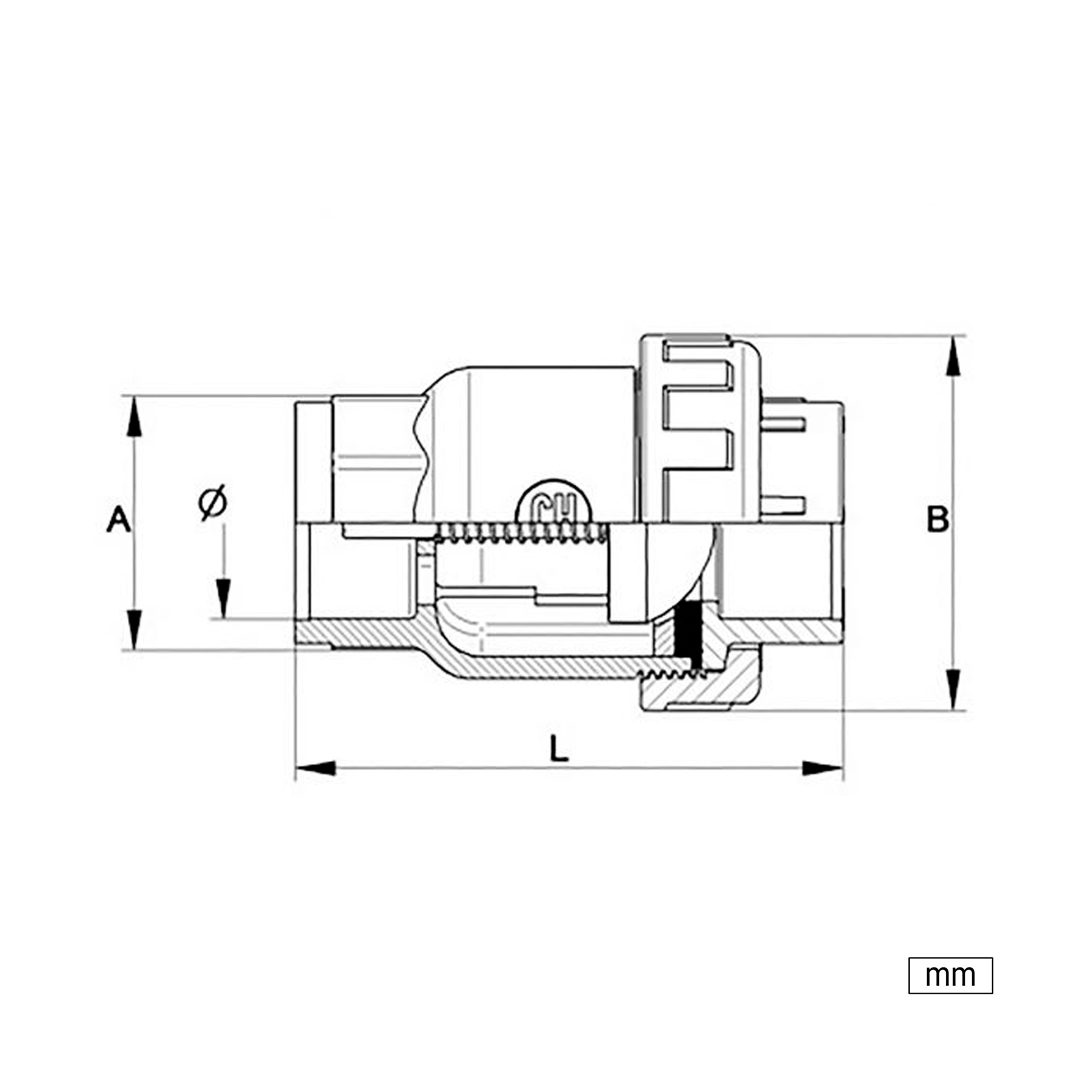

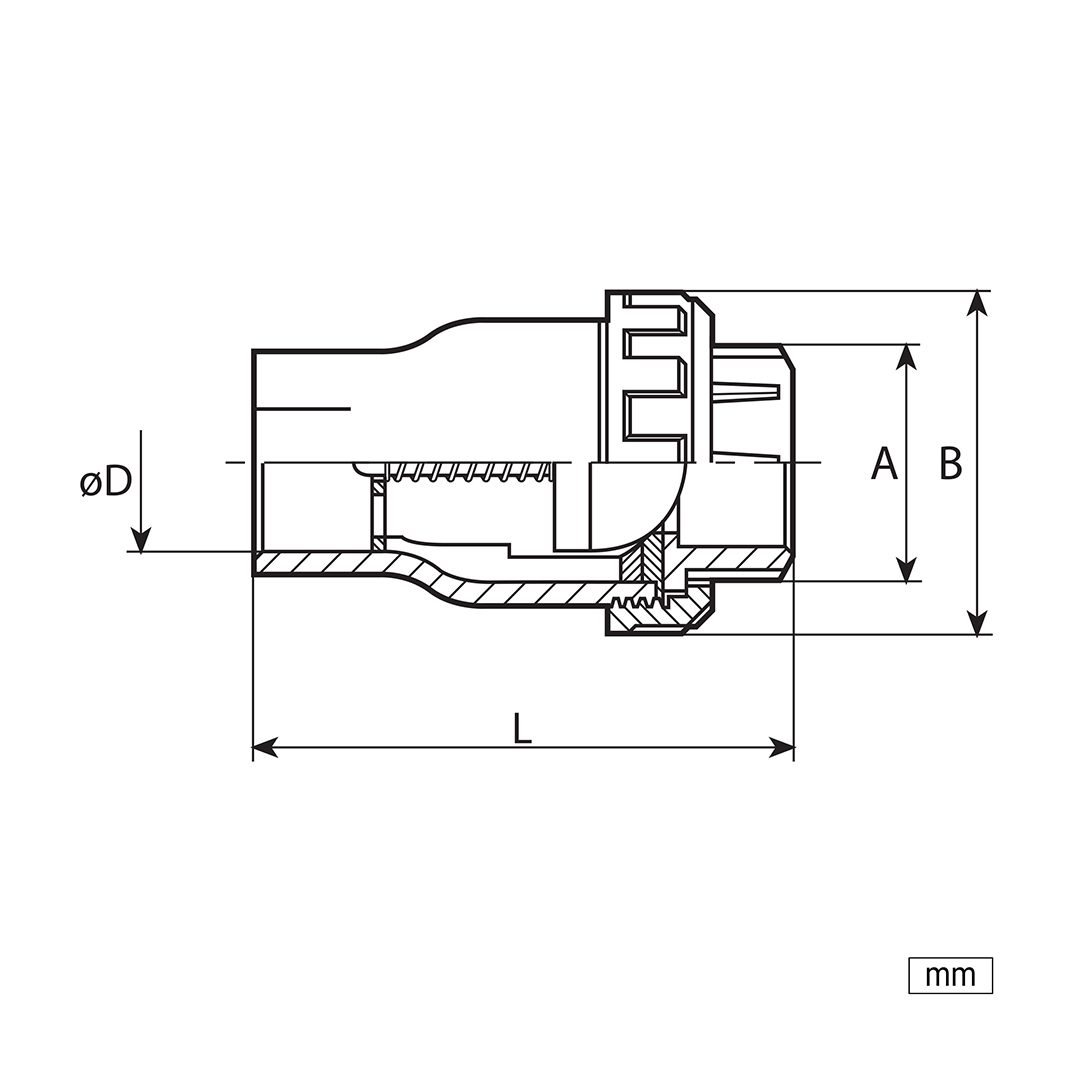

Διαστάσεις & Αποδόσεις
ZOOM IN
| Κωδικός | DN | A | B | L | Ø |
|---|---|---|---|---|---|
| 1350016 | 10 | 30 | 49 | 93 | 16 |
| 1350020 | 15 | 30 | 49 | 93 | 20 |
| 1350025 | 20 | 36 | 57 | 105 | 25 |
| 1350032 | 25 | 46 | 67 | 118 | 32 |
| 1350040 | 32 | 55 | 81 | 130 | 40 |
| 1350050 | 40 | 65 | 99 | 144 | 50 |
| 1350063 | 50 | 80 | 112 | 166 | 63 |
| 1350075 | 65 | 95 | 154 | 214 | 75 |
| 1350090 | 80 | 110 | 178 | 210 | 90 |
