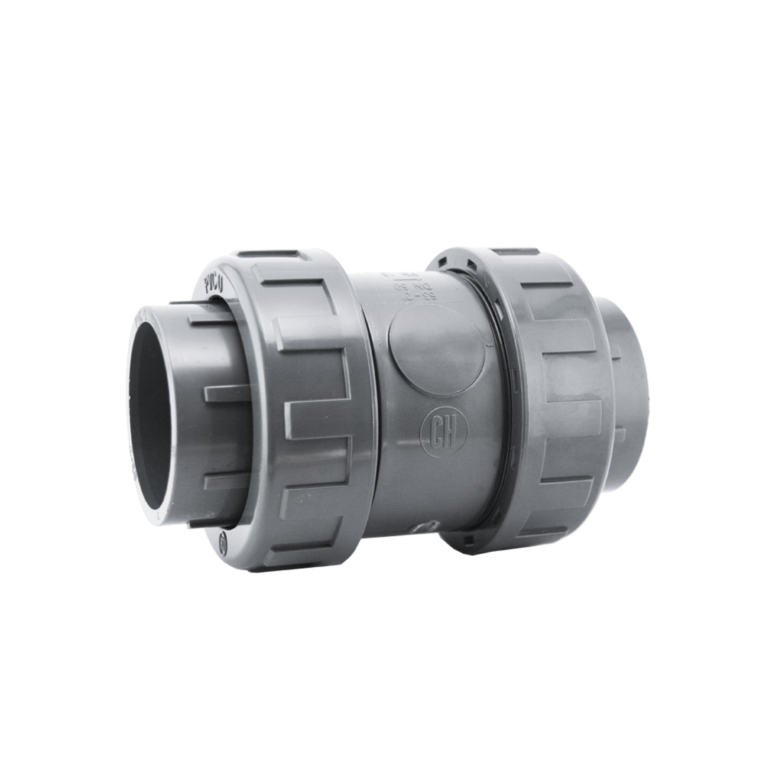

Βαλβίδα αντεπιστροφής με 2 ρακόρ
ΜΟΝΤΕΛΟ:
1600
ΚΑΤΑΣΚΕΥΑΣΤΗΣ:
Υλικό: Μη πλαστικοποιημένο πολυβινυλοχλωρίδιο (PVC-U).
Διαστάσεις: Όλα τα μεγέθη σύμφωνα με το πρότυπο UNE-EN-ISO-1452.
Υδραυλική δοκιμή: Σύμφωνα με το πρότυπο UNE-EN 917.
Συνθήκες λειτουργίας:
- Εξαρτήματα κολλητά:
Από 16mm έως 140mm = PN16.
Από 160mm έως 315mm = PN10. - Εξαρτήματα με σπείρωμα:
Όλα τα μεγέθη = PN10.
Εγκατάσταση:
- Συνιστάται χρήση τεφλόν για εξαρτήματα με σπείρωμα.
- Συνιστάται χρήση κόλλας Tetrahyrofurane για εξαρτήματα κολλητά (κόλλα CH).

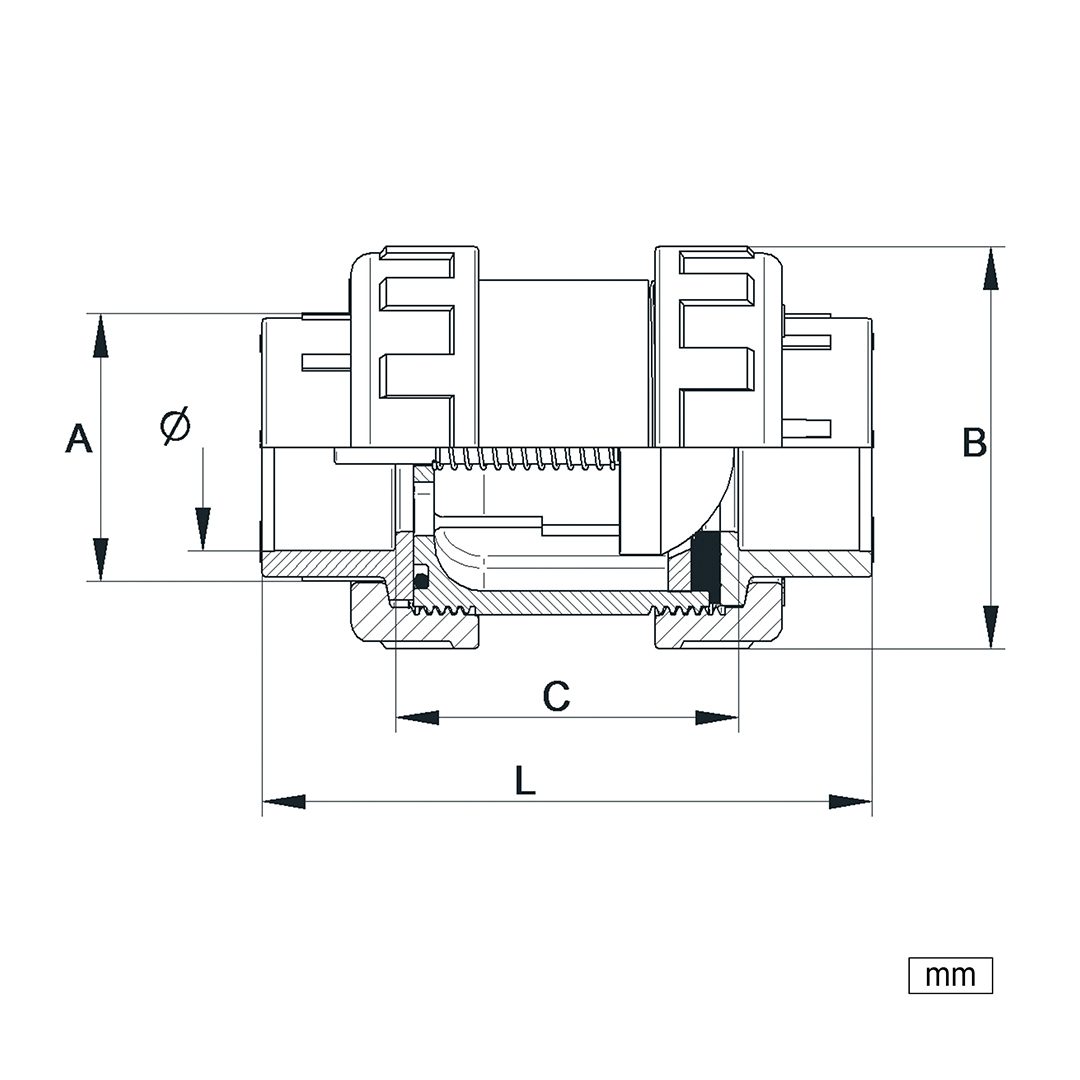

Διαστάσεις & Αποδόσεις
ZOOM IN
| Κωδικός | DN | A | B | C | L | Ø |
|---|---|---|---|---|---|---|
| 1600016 | 10 | 30 | 49 | 61 | 96 | 16 |
| 1600020 | 15 | 30 | 49 | 66 | 99 | 20 |
| 1600025 | 20 | 36 | 57 | 68 | 106 | 25 |
| 1600032 | 25 | 44 | 67 | 73 | 117 | 32 |
| 1600040 | 32 | 54 | 81 | 80 | 133 | 40 |
| 1600050 | 40 | 65 | 98 | 84 | 150 | 50 |
| 1600063 | 50 | 79 | 112 | 94 | 170 | 63 |
| 1600075 | 65 | 96 | 154 | 134 | 226 | 75 |
| 1600090 | 65 | 110 | 154 | 141 | 233 | 90 |
